如何產生最精簡的平面加工路徑 (ex:鈑金模座加工)

路徑建立步驟:

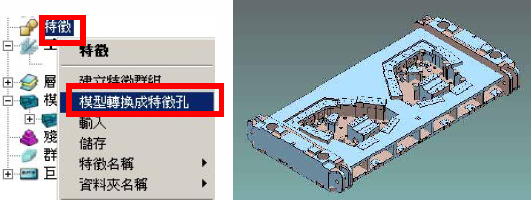

步驟1. 框選整個模座,使用滑鼠右鍵點選樹狀列"特徵",並選取模型轉換成特 徵孔。(填補孔以產生更平順、精簡的平面路徑)

步驟 2. 從特徵選單中勾選"只有作動工作座標",按下執行按鈕自動建立孔特 徵。

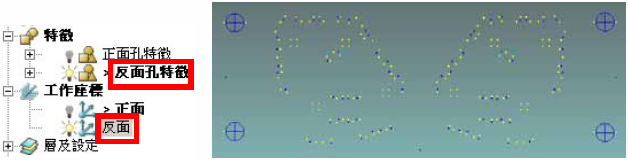

步驟3. 您可看到特徵與工作座標分為正面與反面,請將反面項目與非必要特徵予以刪除。

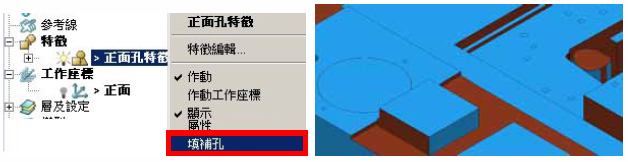

步驟 4.使用滑鼠右鍵點選樹狀列的孔特徵,並選取"填補孔"將孔位填補。

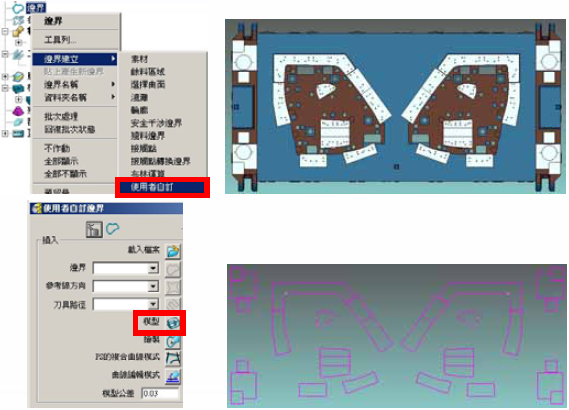

步驟 5.建立使用者自訂邊界並選取欲產生路徑的平面,點選模型按鈕產生邊界,並將邊界重新命名為top。(請將多餘邊界做刪除)
