如何快速建立導圓角

提供了兩種方式建立:

方法一、利用輸入CAD 圖檔的方式建立

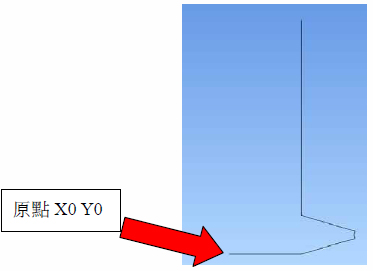

步驟 1. 透過PowerSHAPE CAD 系統建立刀具輪廓,如下圖所示。


注意:刀尖中心X0 Y0 線段必須由座標原點開始繪製。

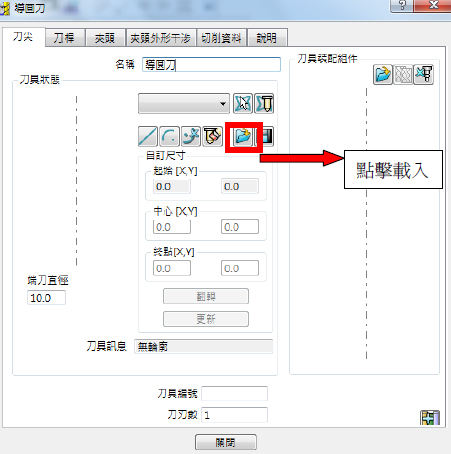

步驟 2. 由PowerMILL 建立刀具內的導圓刀選項,從下圖視窗中點擊資料夾圖示,載入CAD 圖檔。

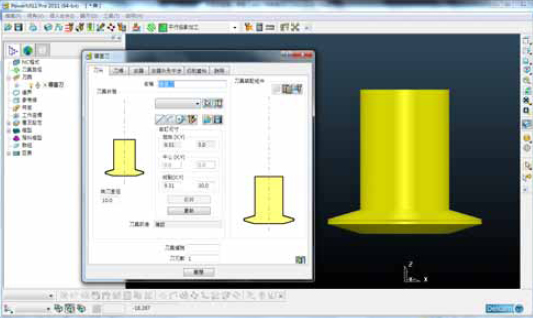

步驟3. 您可看到預覽圖示,關閉並完成建立。

方法二、透過PowerMILL 的導圓刀介面視窗直接定義產生

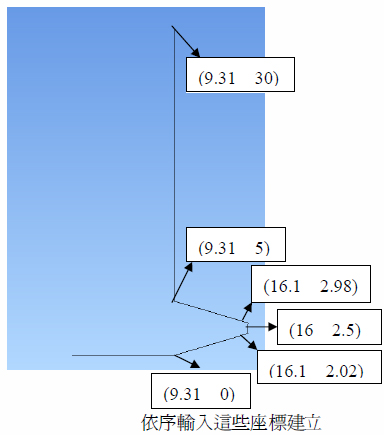

得知如下圖的相對位置座標點

步驟 1. 增加直線,輸入第一個點座標 (9.31 0),點擊更新。

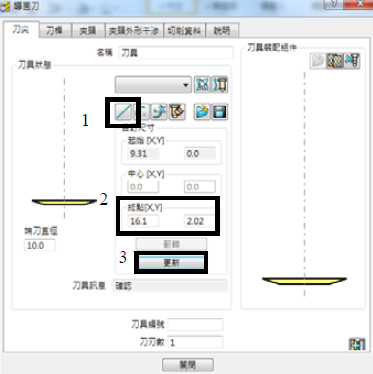

步驟2.增加直線,輸入第二個點座標(16.1 2.02),點擊更新。

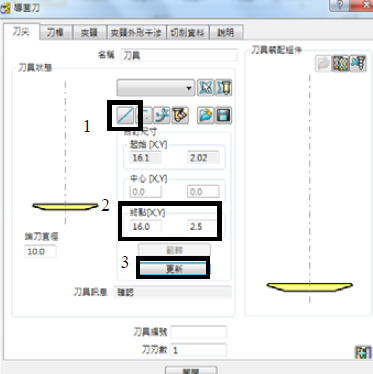

步驟 3. 增加直線,輸入第三個點座標(16 2.5),點擊更新。

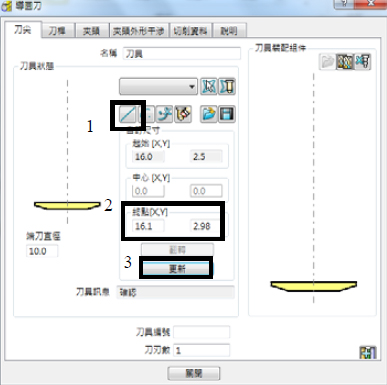

步驟4. 增加直線,輸入第四個點座標(16.1 2.98),點擊更新。

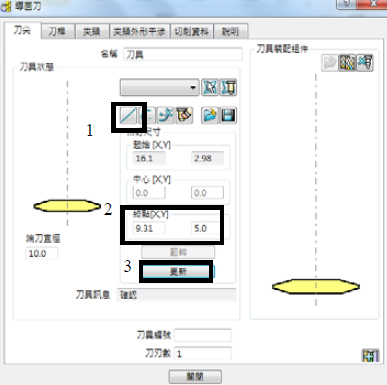

步驟 5. 增加直線,輸入第五個點座標(9.31 5),點擊更新。


更詳細的內容解說歡迎您來信索取kathy@delcam.com.tw,或電話02-77380009 與我們連絡,謝謝!
