PowerSHAPE 2011 更新資訊

直接利用曲面設計實體電極

PowerSHAPE 2011電極精靈可直接讀取曲面資料，依照所選曲面外型快速生成實體電極。

特色優點：點選曲面可以直接產生電極，省卻轉換、修補實體的時間。

所選網格自動建立曲面

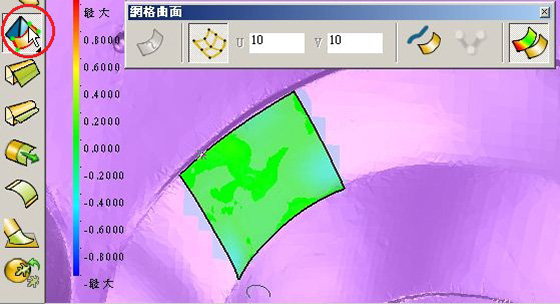

此項功能可以在網格上快速建立曲面，並且圖形按鈕同時存在於網格工具列和曲面工具列，方便使用者進行操作。

該項功能包含以下特點：

1. 可選擇建立修剪 /未修剪曲面
2. 可自行定義UV線插入點數
3. 色階顯示曲面和網格的誤差

特色優點：

以往透過逆向資料須鋪設整理曲線然後再建構曲面，花費相當冗長的時間，透過這項強大功能，不但可以快速建構曲面也節省您的寶貴時間。

實體工具列更新

PowerSHAP2011 整合了Parasolid實體的全面操作性建構功能，帶給您世界最廣泛使用CAD造型內核的全部設計優勢，也極大改善了造型設計速度，最高可提高 500%。

功能包括：

1. 快速選取工具
2. 新增更自動的特徵填補方式
3. 拔模面的彈性修改
4. 外部檔案的自動辨識孔特徵

自動的特徵填補

在造型設計領域中，設變是最常遇到的普遍問題，往往要花費相當多的時間來修復或建構。PowerSHAPE的Parasolid實體可透過實體縫補功能移除特徵面後，快速地針對周邊特徵造型自動進行填補，讓您重新定義做設計。

特色優點： 外部檔案同樣可進行此功能的特徵快速填補

新增曲面的拔模修改功能

在模具設計上，為了成品的品質與公母模座的離模設計，通常需要進行成品CAD的拔模面設計。PowerSHAPE 2011 新增了修改拔模角度的功能選項 ，可以對實體進行快速拔模面的設計。同時，自動將周圍的特徵面保持實體的完整性。你可透過即時預覽畫面顯示變更後的結果，讓使用者在編輯過程中節省更多寶貴時間。

特色優點： 讓您快速完成成品拔模面變更，進行模具設計

自動辨識孔特徵

由外部所載入的檔案，通常無法保持該建立的特徵樹狀列，導致我們要進行編輯修改上非常麻煩。

針對曲面或實體，在PowerSHAPE新增的自動辨識特徵功能 ，能夠完整的將物件上的所有孔，自動地轉換成特徵孔。透過這些經轉換的特徵孔，讓你能進行刪除或修改。

特色優點： 節省您的時間，你無須重新做設計變更

實體操作錯誤提示

實體編輯過程中，常因為操作不正確或是幾何圖素佈林運算之間的問題，造成無法獲得編輯後的結果。

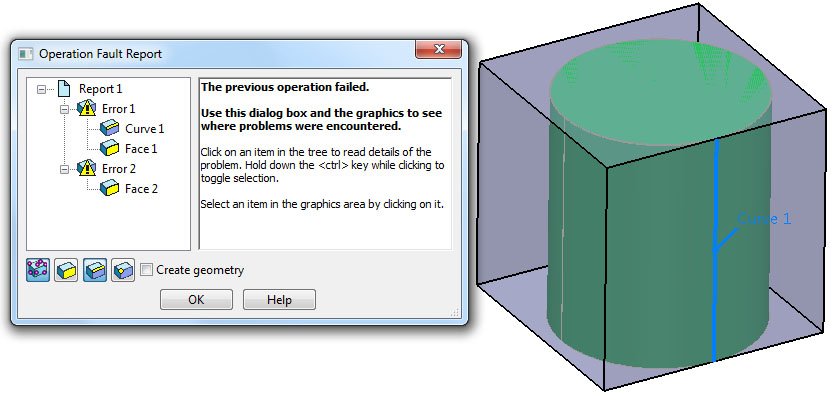

PowerSHAP2011在實體編輯發生錯誤時，會即時顯示提示對話框，並且將錯誤發生位置給予標註，方便使用者進行錯誤排除。

特色優點：

使用者可以參考對話框中的修改建議，快速將錯誤排除，以利後續編輯。

強化實體縫補功能

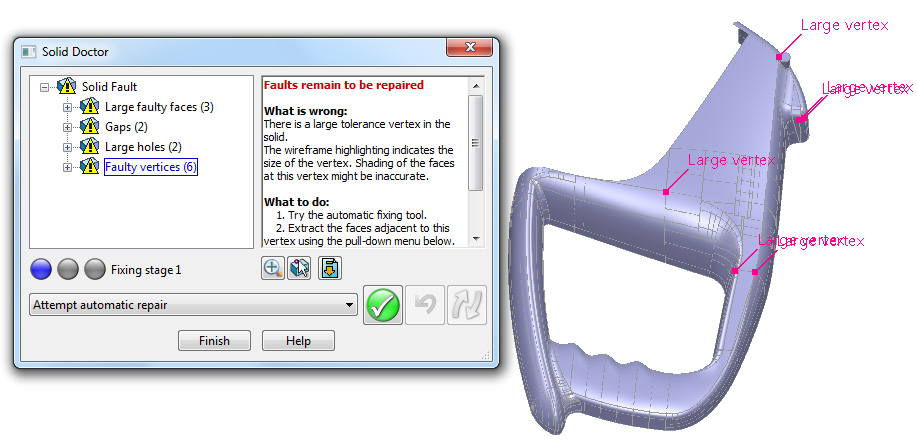

實體有間隙或修剪問題造成未完全封閉。透過實體縫補對話框，可以自動偵測實體發生錯誤的位置與類型，並且給予實體修復建議。

在 PowerSHAPE2011實體縫補對話框中– 新增"儲存複製實體"按鈕，允許使用者在修復模型的過程中， 隨時儲存模型副本。另外在實體錯誤偵測項目– 新增了"錯誤頂點"的判斷。

特色優點：

1. 儲存複製實體: 在修復過程中可以隨時存檔，能夠避免操作問題造成須重新進行修復的動作。

2. 錯誤頂點: 可以偵測判斷實體上的交接點是否交錯，或是未正確裁剪來進行再次的自動修復。

Parasolid實體輸出- 保留線架構顏色

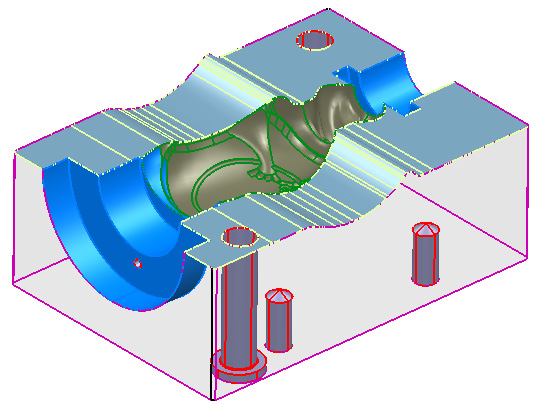

使用PowerSHAPE輸出Parasolid實體時，可以保存線架構顏色。使用者若以顏色區分實體特徵，載入至PowerMILL後，可利用智慧快速選取功能的顏色選項，將所需要設定加工的曲面做快速選取。

特色優點：

此功能可將CAD/CAM做完全的整合，進行更方便快速的客製化操作應用。

網格選取功能

快速選取欲進行編輯的網格，PowerSHAPE2011提供了框選、顏色、角度等不同條件的選取方式。

特色優點：

使用者可依照不同需求，以最便利的方式來選取網格，進行編輯。

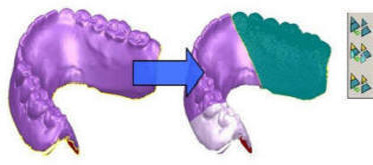

網格分割功能

掃描資料檔案中，有區域性不連續的網格資料，常造成在做鋪設曲面編輯時考量進去，影響曲面的建構造型，或是 區域預做個別鋪面處理時，可經由：

PowerSHAPE2011提供了以顏色和選取範圍的方式來分割網格。

特色優點：

使用者可以按照需求，快速的將網格區分開來，避免網格之間的交互影響。

網格變形功能

PowerSHAPE2011允許使用者直接對網格資料進行變形。

變形的方式共有下列三種：

1. 一般變形(可依據 點、線、曲面、軸向變形 等方式)
2. 定義兩個平面區域，讓區域範圍內的網格產生變形
3. 定義多邊形區域，由使用者自行定義多邊形區域進行網格變形

特色優點：

解決網格資料進行設變的困擾，你不需重新鋪設曲面，縮短了製程時間。

網格填補孔功能

掃描的網格資料中，時常會發生資料不完整或是破孔的情況。PowerSHAPE2011提供兩種不同方式，填補網格之間未封閉的區域：

1. 以周圍網格的延伸曲率進行填補
2. 以平面進行填補

特色優點：

使用者可以根據需要，選取適當的填補類型，快速修復網格上的破孔。

雕刻網格功能

掃描的網格資料中，一般皆有不平順或是尖點存在的問題。

PowerSHAPE2011提供了網格雕刻工具，可以直接於網格上進行增加、減少、平順、移除 等功能，透過調整筆刷直徑和強度，即可進行推順。

特色優點：

無須移除網格資料重新建立，既方便又快速。同時，也可應用於藝術浮雕或醫療產業，提供了最佳編輯工具。

自動搜尋網格菱線

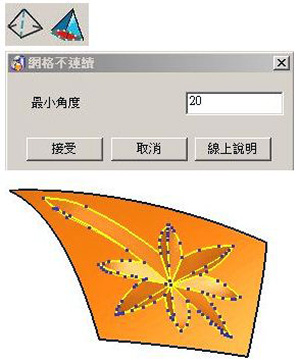

PowerSHAPE2011新增兩種方式，能夠在網格邊界或是網格不連續處快速產生曲線。

1. 網格不連續處產生曲線 - 可以利用角度區分快速搜尋產生曲線。
2. 透過網格邊界產生曲線

特色優點：

減少手動繪製與節省時間，利用自動的指令即可完成曲線建立， 以利後續鋪設曲面的參考依據。

網格著色檢視

著色檢視工具可以在網格上執行，共有下列四種：

平順化著色: 檢查連結是否平順
倒勾著色: 檢查是否含有倒勾
曲率著色: 檢視三角網格的品質
最小半徑著色: 檢視加工模型，所需的最小刀具半徑

特色優點：

透過這些著色分析，可讓你立即了解整體的網格資料，來進行後續的編輯與應用。

物件對位

進行掃描的時候，由於受限於夾治具的固定方式，通常須進行多方向與位置替換的掃描，因此導致掃描資料無法合一。

PowerSHAPE2011提供了簡單的操作方式，能夠快速將物件依照定義點對齊定位。

操作步驟如下：

1. 選擇定位物件
2. 選擇參考物件
3. 定義對齊點

特色優點： 可解決多比掃描資料進行合併的困難。

高精度物件對位

在使用物件對位功能之後，若想讓圖素之間對位更加準確，可以使用高精度的物件對位功能。

透過使用者所輸入的 - 最大與最小對位精度距離，可以將物件依照所需精度自動對位。

特色優點：

提供更精確的網格對位資料，減少逆向工程建構上的資料誤差

幾何曲面/實體更新

新增功能:

1. 可複製幾何圖素的控制座標。
2. 拉伸曲面/實體的拔模角度設定。

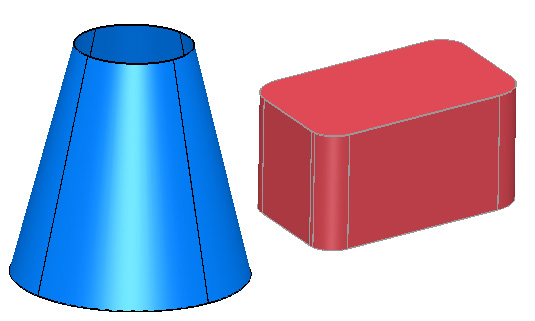

3. 新增曲面圓錐/實體定義方式，共有下列三種：

頂部半徑與底部半徑、頂部半徑與角度、底部半徑與角度

特色優點：

幾何圖素編輯更有彈性，操作更加簡單。

文字貼附在曲線或圓弧上

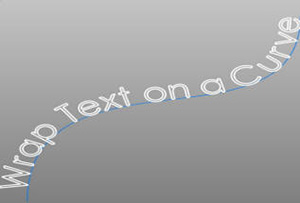

將文字沿著曲線外型貼附，該功能包括：

字型： 可以使用電腦中任何字型
方向： 可將文字 鏡射貼附
位置： 可以置放在曲線上方、下方或在線上
字距：使用拖曳的方式來定義文字間的距離

特色優點：

字體LOGO可依曲線的造型方向，快速完成排列，節省編輯時間。

記憶體使用

PowerSHAPE 2011 和舊版本相比，啟動時佔用更少的記憶體。左圖是 PowerSHAPE 2010和 PowerSHAPE 2011 啟動並打開一個大型模型檔後 Windows 所佔用資源的比較結果。

特色優點：

它可為您帶來額外650Mb 的記憶體空間供模型使用，加速軟體執行效率。

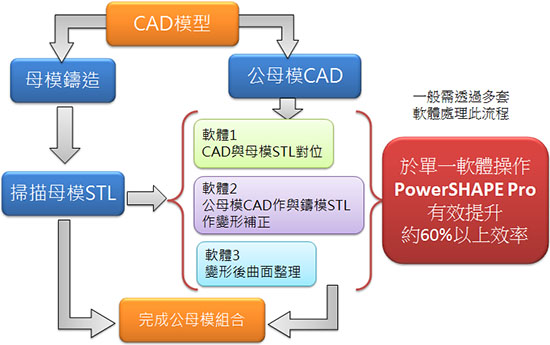

鑄模STL與CAD快速對位

* 物件對位功能
* 可用於曲面、實體、三角網格…或以上幾何圖素類型任意組合
* 輸入物件最大貼合距離，即可重合

鑄模STL與母模CAD取分模線

* 容易區分網格角度
* 快速分割網格
* 快速產生網格邊緣曲線

鑄模STL快速建立分模面

智慧曲面-由網格快速建立曲面

內仁CAD模口變形符合鑄模STL模口

* 模口變形 (Morph)
* 可對多曲面 / 實體 / STL 整體作快速變形

快速剖面比對CAD與鑄模STL差異量

可同時對曲面 / 實體 / STL 動態剖面，比對CAD及鑄模的差異量

完成 - 內仁CAD變形 (Morph)

* 依兩曲面Morph

* 限制模口位置不變形
