Delcam Electrode 快速電極設計製造解決方案
Click here to Download

工作流程

點此觀看互動式 Delcam Electrode
工作流程!

了解 Delcam Electrode 如何整合完整的電極設計、製造和檢驗過程,從 OPS-INGERSOLL 的每個生產的階段了解實際情況。

點選下列頁籤 以了解電極的設計、製造、檢測工作流程。

設計

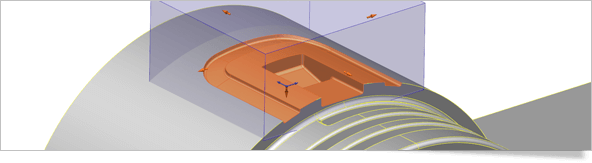

電極設計

萃取電極模型

  • 可透過電極精靈快速萃取電極模型
  • 透過直接建模功能 Direct Modelling 在最短的時間內修整電極模型
  • 無論多麼複雜的電極模型,均可透過此曲面和實體造型混合技術完成

材料及夾頭定義

  • 從自訂義的材質尺寸資料庫選擇電極加工材料。
  • 從資料庫新增一標準廠牌的電極夾頭,如 EROWA、Hischmann 和 System3R,或自行定義。

輸出放電表單

  • 建立設定表單 及 GA 圖 for 材料 和 放電 操作者, 自動產生您公司標準格式

資料輸出

  • 輸出詳細描述檔供自動放電加工機加工,例如: AGIE Charmilles、Makino、 Zimmer & Kreim 和 OPS Ingersoll 等廠牌
  • 儲存專案 .TRODE 檔,執行 PowerMILL 進行電極粗加工、半精加工和精加工,PowerINSPECT 自動建立一全面詳細的檢測報告。

Learn more about PowerSHAPE's capabilities 了解更多 關於 PowerSHAPE 功能特色

加工

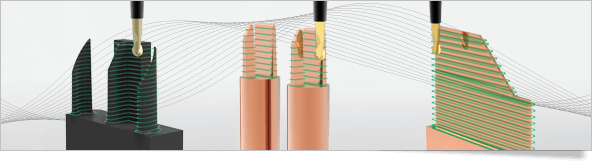

電極加工

資料轉換

  • 可自動讀取在設計階段定義的所有關鍵數據
  • 只要開啟.TRODE 檔案,電極模型於設計階段所定義的材料的尺寸均會自動載入

分析

  • 透過動態著色和簡單滑塊呈現最小半徑及拔模角
  • 進一步使用標準 PowerMILL 的測量工具量測模型

工具

  • 選擇加工機及刀具

加工策略

  • 加工您想要的電極並儲存加工策略供往後使用
  • 重新套用已儲存的加工策略自動加工類似的電極

Learn more about PowerMILL's capabilities 了解更多 有關 PowerMILL 功能特色

檢測

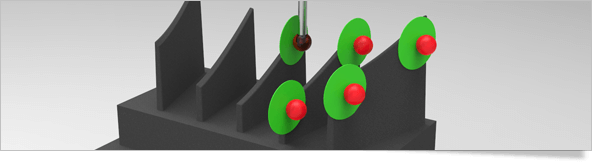

電極檢測

資料轉換

  • 同樣的在設計和加工階段中所定義的重要數據都在此檢測階段都可自動讀取

自動檢測路徑建立

  • 檢測路徑即根據 PowerSHAPE 中所定義的檢查點自動創立
  • 於 PowerINSPECT 中增加、刪除或編輯檢測點

檢測報告

  • 根據設計階段所定義的數據產生檢測報告
  • 使用報告和分析工具,以決定下一步行動,電極在公差範圍內?修正是否採用??是否需要再加工?

Learn more about PowerINSPECT's capabilities 了解更多 有關 PowerINSPECT 功能特色
