PowerSHAPE 2012 更新資訊

實體曲面直接造型
PowerSHAPE 實體直接造型功能與現有介面直接整合，這使得它們更容易學習使用。
直接造型不需使用到新的工作圖示或工具列，只要簡易地選取欲編輯的曲面（或多個面），
並且使用一般編輯工具列的功能，透過相同的操作方式，獲得您所需要的結果。
若有多種可能的解決方式，您可透過選擇按鈕切換不同的解決方式，直到滿足所需。

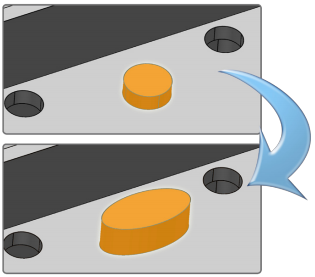

實體曲面直接造型-移動、補正、旋轉、鏡射、縮放

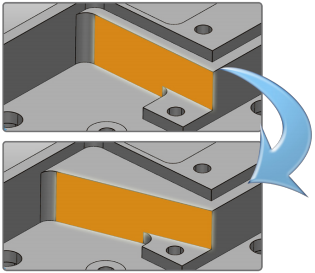

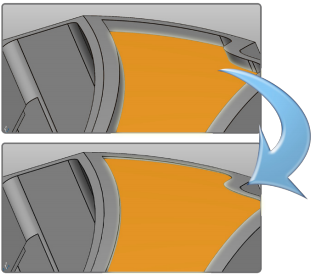

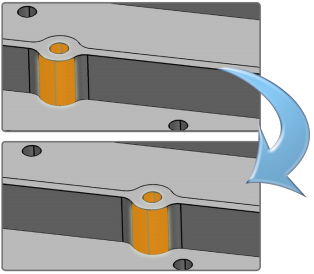

　　　移動實體曲面至新位置　　　　　　　　　　平面補正或彎曲實體曲面　　 　　　　　沿任一軸向旋轉實體曲面

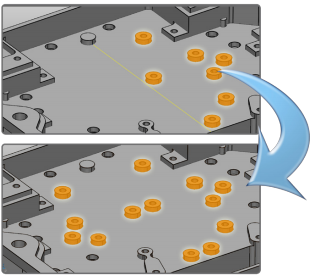

　　　　　鏡射 凸島和孔　　　　　　　　　　　　　延伸(或縮回)特徵　

PowerSHAP2012 整合了 Parasolid實體的全面操作性建構功能，帶給您世界最廣泛使用CAD造型內 核的全部設計優勢，
也極大改善了造型設計速度，最高可提高 500%。

功能好處：

  • 設變修改簡單快速

  • 支援多個曲面同時變更

  • 預覽修改結果

  • 可切換不同解決方式



新的直接建模工具簡化並加速製造準備
即使圖素沒有歷程的編輯記錄，透過直接建模工具您也可以快速完成產品外型的修改任務。
一般常見的操作如: 增厚，只需幾秒即可輕鬆實現，節省您的時間和金錢。 透過 PowerSHAPE 2012 直接建模您可以：
1. 提供導圓角特徵辨識功能。
2. 提供口袋、凸島、剪裁特徵辨識功能。
3. 分割所選實體面以新增特徵。
4. 選取實體曲面後即可使用一般編輯功能進行編輯(移動、旋轉、鏡像和偏置)

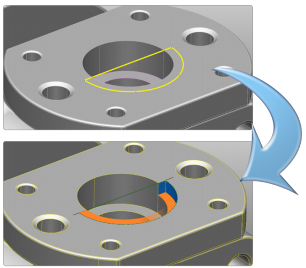

分割實體曲面



實體編輯工具列新增使用線架構分割實體面按鈕，使用者直接選取欲分割的實體面，並藉由線架構與投影模式的搭配來完成分割實體曲面。

功能包括有：

  • 分割簡單快速

  • 使用線架構圖素分割

  • 支援曲面正向與工作座標投影

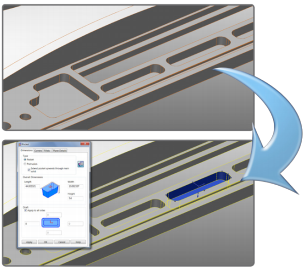

口袋、凸島特徵辨識



儘管口袋和凸島是簡單的2D特徵，但它們仍有許多變數例如寬度、深度、導圓角半徑或是斜度。PowerSHAPE 能夠辨識口袋區域，即便它們是開放的，也可以將它們轉換成特徵，以便後續變更抑制或是刪除它們來符合加工所需。

裁剪與凸島特徵也是利用相同方式，您只需選取區域透過系統自動擷取特徵，一但該特徵定義完成，你可以修改它的深度、高度或斜度，甚至替換為其他線架構來變更外型。

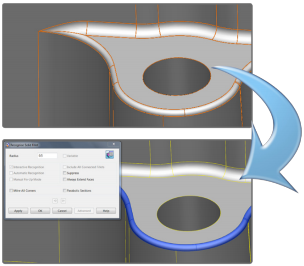

導角特徵辨識



設計時經常需要修改或刪除導圓角，PowerSHAPE 2012 可讓您將所選取的圓角區域由系統自動辨識出導圓角特徵 , 藉此您將可進行任何編輯的修改或刪除。

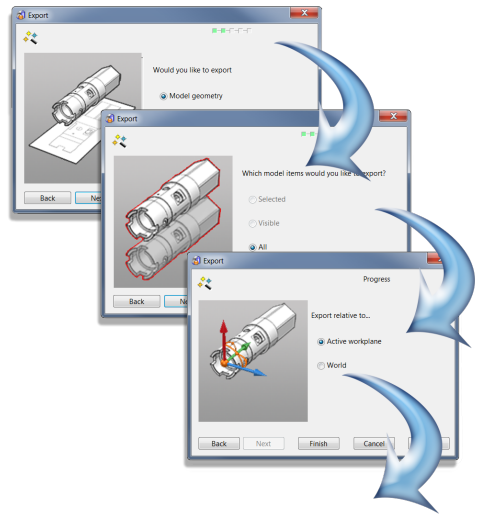

輸出精靈
新的輸出精靈簡化了幾何形體的輸出過程。
對零件進行更新後，您可選取以下輸出選項:
1. 相對於當前用戶座標系
2. 相對於 ‘世界座標系’ 原點
3. 僅已選幾何元素。
4. 全部可見幾何元素
5. 零件中的全部 (包括全部使用者座標系)
6. 工程繪圖


輸出精靈



使用 Delcam Exchange 輸出。Delcam Exchange 支援全部主流CAD格式，其中包括:

1. Parasolid
2. ACIS
3. IGES
4. STEP
5. CATIA
